一、系統設計與規劃

1. 需求分析與場景適配

• 樣本特性：醫療樣本需長期維持 - 196℃穩定環境，半導體冷卻允許 ±5℃波動1。根據樣本類型（如細胞、組織、血液）確定存儲層級（氣相 / 液相）及傳輸頻率。
• 空間布局：實驗室場景需緊湊設計，工業級系統需預留檢修通道與安全距離（≥1.5 米）。管道布局應避免銳角彎折，保持 0.5%-1% 坡度以防止液氮積聚形成 “氣阻”。
• 流量計算：根據日均樣本處理量（如 500 管 / 天），結合流速控制（建議 2-3m/s）選擇管徑。例如，0.5 噸 / 小時流量需匹配 DN50 管道。

2. 安全與合規設計

• 通風與監測：安裝氧氣濃度報警器（閾值≤19.5%），配備防爆排風扇（換氣次數≥12 次 / 小時）。
• 壓力控制：采用雙安全閥冗余設計（整定壓力 1.2-1.6MPa），管道承壓需≥4MPa。
• 法規遵循：符合《低溫液體容器安全技術規范》（GB/T 18443）及 ISO 20387 生物樣本庫質量標準，確保數據可追溯性與倫理合規。

二、核心組件選型

1. 液氮罐與管路系統

• 液氮罐：
• 實驗室級：選擇真空絕熱軟管連接的小型罐（如班德 HS200，容量 8-15L），支持智能液位監測與自動補液。

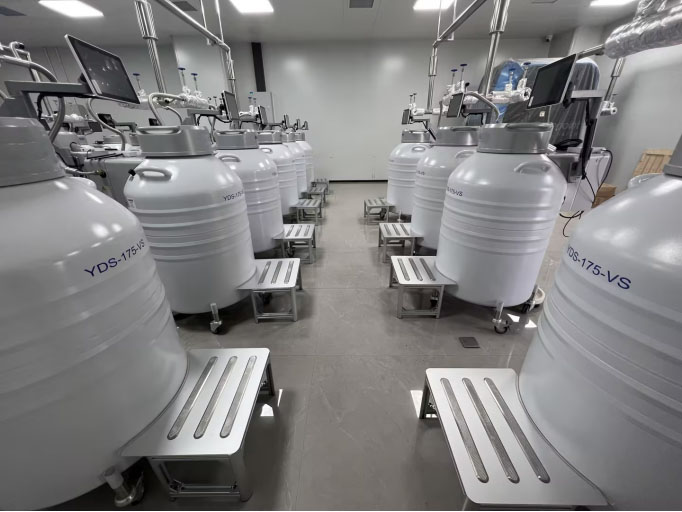

• 工業級：采用液氮塔 + 真空絕熱管組合（如普萊克斯 3000L 儲罐），配備雙泵冗余系統（一用一備），確保 24 小時連續供液。
• 管道材料：
• 短距離傳輸：真空絕熱不銹鋼管（如班德高真空多層多屏管道），蒸發損耗＜0.1%/ 天4。
• 長距離傳輸：采用雙層抽真空金屬管（如林德集團 Cryoflex 系列），外層包覆聚氨酯保溫層（導熱系數≤0.03W/m?K）。

2. 自動化控制系統

• PLC 控制：選用西門子 S7-1200 或施耐德 M241，集成溫度（精度 ±0.1℃）、壓力（分辨率 0.01MPa）傳感器，實現閥門啟閉與泵啟停的邏輯聯動。
• 物聯網平臺：接入 SCADA 系統（如 Wonderware），實時監控液氮液位、管道壓力及環境參數，支持遠程報警（短信 / 郵件）。
• 機械臂存取：采用高精度機器人（如 ABB YuMi），配合 SBS 標準凍存盒，實現樣本自動挑管（速度≤3 秒 / 管）與路徑優化。

三、施工與調試流程

1. 安裝實施要點

• 基礎固定：液氮罐底部加裝防震支架（如橡膠隔震墊），工業場景需預埋地腳螺栓（M16×300mm）。
• 管道連接：
• 焊接工藝：采用 TIG 焊接（氬氣純度≥99.999%），焊縫需經 X 射線探傷（Ⅱ 級標準）與氦質譜檢漏（泄漏率≤1×10??Pa?m3/s）。
• 法蘭密封：使用金屬纏繞墊片（316L + 石墨），螺栓扭矩按 ASME B16.5 標準（DN50 螺栓扭矩 210N?m）。
• 真空絕熱：管道抽真空至 10?2Pa 以下，多層絕熱材料（如鋁箔 + 玻璃纖維）包裹，接縫處用真空膠密封。

2. 系統調試與驗證

• 壓力測試：以 1.5 倍工作壓力（如 1.6MPa）進行水壓試驗，保壓 30 分鐘壓降≤0.05MPa。
• 泄漏檢測：采用氦質譜檢漏儀對所有焊縫、法蘭進行掃描，重點檢查彎頭與閥門連接處。
• 冷態調試：液氮預冷分三階段（-40℃、-80℃、-196℃）進行，每階段間隔 2 小時，監測管道收縮量（≤3mm/m）。

四、運維管理與升級

1. 日常維護

• 液位監控：每日檢查液氮罐液位（建議保持≥30% 容量），通過物聯網平臺設置補液閾值（如 20%）。
• 閥門保養：每月用無水乙醇清潔電磁閥閥芯，每季度更換氣動執行器密封件。
• 管道巡檢：定期檢查管道結霜情況，發現局部結霜需排查真空度（真空度下降至 10?1Pa 時需重新抽真空）。

2. 智能化升級

• 預測性維護：通過機器學習分析歷史數據，預測泵、壓縮機等關鍵設備的故障風險，提前更換易損件。
• 模塊化擴展：采用 ASKION HS200 等模塊化系統，可通過外部軌道連接多個存儲單元，支持樣本庫規模彈性擴展。
• 低碳技術：引入中科美菱碳氫變頻制冷技術，相比傳統系統節能 30%，并減少氟利昂排放。

五、成本控制與供應商選擇

1. 預算規劃

• 設備成本：實驗室級系統（8-15 萬元）、工業級系統（50-200 萬元），含 PLC、傳感器及機械臂。
• 運維成本：年維護費用約為設備總價的 5%-8%，主要用于液氮補充（年均成本約 3-5 萬元）與備件更換。

2. 供應商推薦

• 綜合方案：班德（真空管道 + 智能監控）、中科美菱（自動化存儲 + 程序降溫儀）。
• 高性價比：東亞液氮罐（蒸發率≤0.1%/ 天）、天池液氮罐（小容量款 2000 元起）。
• 國際品牌：林德集團（液氮塔 + 精密閥門）、普萊克斯（大型生物庫解決方案）。

六、典型案例參考

1. 武漢大學中南醫院：采用德國 TANKA 液氮罐與全自動氣相存儲系統，通過雙層抽真空管道實現 - 196℃穩定傳輸，樣本凍融率＜0.5%。
2. 華大智造 MGICLab-LN 系列：配備應急安全保護系統，在液氮斷供情況下可維持樣本安全 288 小時，支持 2ml 凍存管 4.1 萬支存儲。
3. 中科美菱云智安方案：集成 AI 路徑優化算法，樣本存取效率提升 40%，并通過 SBS 板架設計實現空間利用率最大化。
